Ball Screws - 표준 볼스크류
각 시리즈별로 2D와 3D 도면을 다운받으실 수 있습니다.
※ 해설보기

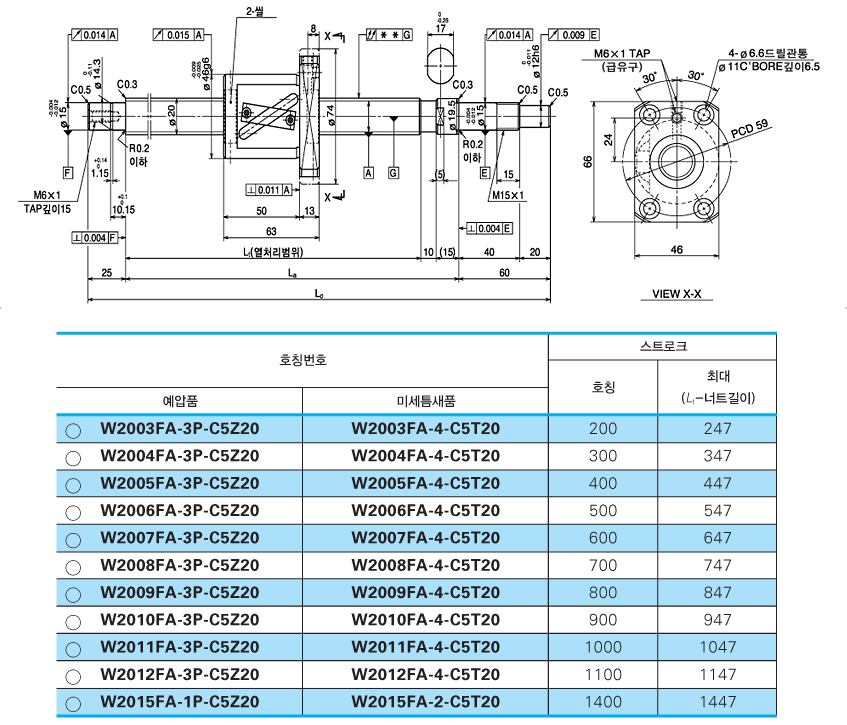

축단완성품 FA형 (大리드)
PDF 다운로드
2D 다운로드
3D 다운로드
축경 Ø20
리드 20
축경×리드/나사방향:20×20/右
예압방식/순환방식:P예압/튜브식
W2003FA-3P-C5Z20 W2004FA-3P-C5Z20 W2005FA-3P-C5Z20 W2006FA-3P-C5Z20 W2007FA-3P-C5Z20
W2008FA-3P-C5Z20 W2009FA-3P-C5Z20 W2010FA-3P-C5Z20 W2011FA-3P-C5Z20 W2012FA-3P-C5Z20
W2015FA-1P-C5Z20
